در صنعت ریختهگری و قالبسازی، پدیده ترک خوردن قالب سردکار (Cold Work Dies) یکی از چالشهای اساسی و پرهزینه است که موجب توقف خط تولید، افزایش هزینههای تعمیر و کاهش کیفیت محصول نهایی میشود. این مشکل نهتنها باعث هدررفتن زمان و منابع میگردد، بلکه در موارد شدید میتواند به شکست کامل ابزار منجر شود.
اهمیت شناخت علل ترک خوردن قالب سردکار
قالبهای سردکار یکی از حیاتیترین ابزارها در فرآیندهای شکلدهی سرد مثل خمکاری، برش، پانچ، فرمینگ و سفالهگیری هستند. این قالبها در تماس با قطعات فلزی قرار دارند و تحت فشار، تنش و سایش شدید کار میکنند. اغلب کارخانهها و کارگاههای تولیدی با مشکل ترک خوردن قالب مواجه هستند که باعث افت کیفیت قطعات و افزایش هزینههای تعمیرات میشود.
در ادامه با استفاده از مثالهای واقعی صنعتی، جدول مقایسهای علل، راهکارها و بخش FAQ (پرسشهای پرتکرار) به این موضوع خواهیم پرداخت.

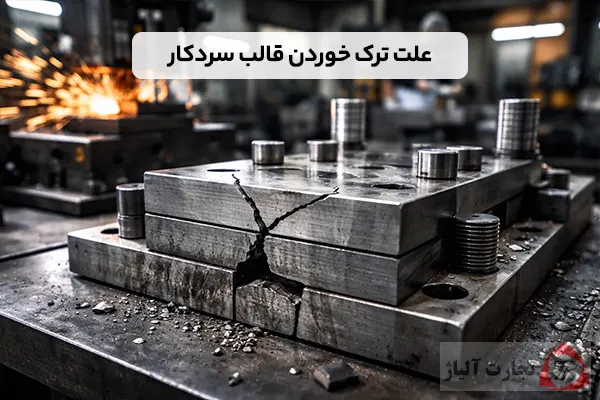

چرا قالبهای سردکار ترک میخورند؟
برای پاسخ به این سوال باید عوامل مختلفی را بررسی کرد؛ عوامل که هر یک میتوانند بهتنهایی یا در ترکیب با هم باعث بهوجود آمدن ترک شوند:
1- تنشهای مکانیکی بیش از حد
در فرآیندهای خمکاری، پانچ یا برش، اگر فشار اعمال شده بیش از حد تحمل ماده قالب باشد، تنشهای زیاد باعث شکست ناگهانی سطح یا عمق قالب میشود.
مثال صنعتی:
در یک خط تولید ورقهای فولادی برای قطعات خودرو، تنظیم نادرست نیروی پانچ باعث شده که قالب در موقعیت مشخص، پس از چند هزار قطعه ترک بردارد زیرا تنش متمرکز بیش از حد تحمل فولاد قالب بوده است.
2- سختی و متالورژی نامناسب فولاد قالب
اگر فولاد قالب دارای ترکیب شیمیایی، عملیات حرارتی یا سختی مناسب نباشد، مقاومت به ترک، خستگی و سایش کاهش مییابد.
فولاد قالب سردکار باید بهگونهای انتخاب شود که در برابر:
- سایش
- خستگی تکراری
- شوکهای مکانیکی
مقاومت خوبی داشته باشد.
بیشتر بخوانید: خستگی فلز به چه معناست؟
3- صدمات ناشی از شوک حرارتی
هرچند قالب سردکار در فرآیندهای غیرگرم (بدون گرمادهی عمدی) به کار میرود، اما افزایش دمای ناگهانی ناشی از اصطکاک در تماس با قطعه میتواند باعث تغییرات حرارتی موضعی شود، که در بلندمدت منجر به ترک میشود.
4- سایش و اکسیداسیون سطحی
سایش ناشی از تماس مداوم و اصطکاک باعث از بین رفتن لایه سخت سطحی میشود. این لایه زمانی که از بین برود، زمینه برای ایجاد ترکهای سطحی و عمقی فراهم میشود.
5- طراحی نامناسب ابزار/ هندسه نامناسب
طراحی قالب باید بهگونهای باشد که تمرکز تنش در نقاط بحرانی کاهش یابد. گوشههای تیز، ضخامت ناهمگون یا زوایای نامناسب، نقاطی با تمرکز تنش ایجاد میکنند که محل شروع ترک خواهند بود.
جدول علل ترک خوردن قالبهای سردکار
| عامل اصلی | توضیح مختصر | اثر بر قالب | مثال کاربردی |
|---|---|---|---|
| تنش مکانیکی بیش از حد | فشار بالا در عملیات | ترکهای ناگهانی | پانچ با نیروی بیش از حد |
| متالورژی نامناسب | فولاد با کیفیت پایین | کاهش مقاومت به خستگی | استفاده از فولاد غیرآلیاژی |
| شوک حرارتی | افزایش دما در تماس | ترکهای حرارتی | ورق ضخیم و اصطکاک بالا |
| سایش سطحی | تماس مداوم سطحها | خوردگی و ترک سطحی | کار با ورقهای سخت |
| طراحی ضعیف | تمرکز تنش زیاد | شروع ترک از گوشهها | قالب با گوشههای تیز |
نشانهها و علائم ترک خوردن قالب
تشخیص زودهنگام ترک میتواند از خرابی کامل جلوگیری کند. برخی علائم رایج:
- ایجاد خطوط سفید یا ترکهای ریز روی سطح قالب
- افزایش صدای ناگهانی در عملیات
- افت کیفیت قطعات تولیدی (لبههای زبر، ابعاد خارج از استاندارد)
- لرزش غیرمعمول در دستگاه
این علائم باید سریعاً بررسی و رفع شوند تا هزینه تعمیرات بالا نرود.
مثال عملی از ترک خوردن قالب سردکار
در یکی از خطوط تولید لوازم خانگی، قالب برش ورق برای قطعهای از بدنه دستگاه پس از حدود ۲۰ هزار قطعه شروع به ترک خوردن کرد. بررسیها نشان داد که:
- نیروی برش بالاتر از حد طراحی بود
- جنس فولاد قالب مطابق استاندارد نبود
- عملیات حرارتی صحیح انجام نشده بود
در نتیجه ترک عمقی در نزدیکی گوشه قالب ایجاد شد. راهکار اعمالشده شامل اصلاح طراحی قالب، انتخاب فولاد با گرید بالا و بهینهسازی نیروی برش بر اساس ضخامت ورق بود که این مشکل را رفع کرد.
چگونه از ترک خوردن قالب سردکار جلوگیری کنیم؟
پیشگیری همیشه بهتر از درمان است. راهکارهای موثر عبارتند از:
✔️ انتخاب فولاد با کیفیت و عملیات حرارتی مناسب
فولاد قالب باید دارای:
- سختی بالا
- مقاومت به خستگی
- مقاومت به سایش
باشد. عملیات حرارتی صحیح نیز باعث بهبود ساختار فولاد میشود.
✔️ بهینهسازی طراحی قالب
طراحی باید بهگونهای باشد که تنش در نقاط بحرانی کاهش یابد:
- استفاده از شعاعهای مناسب در گوشهها
- توزیع یکنواخت تنش
- ضخامت مناسب در مناطق حساس
✔️ کنترل نیروی اعمالی
تنظیم دقیق نیروی پرس، پانچ یا برش بر اساس:
- جنس قطعه کار
- ضخامت ورق
- سرعت عملیات
باعث کاهش تنشهای ناگهانی و خستگی میشود.
✔️ روانکاری و خنککاری مناسب
در مواردی که اصطکاک زیاد باعث افزایش دما میشود، استفاده از روانکارهای صنعتی (Lubricant) و سیستمهای خنککننده میتواند عمر قالب را افزایش دهد.
✔️ بازرسی دورهای و نگهداری پیشگیرانه
بازرسی منظم، تشخیص ترکهای سطحی قبل از گسترش و تعویض قطعات فرسوده، باعث جلوگیری از خرابی بزرگ میشود.
بخش FAQ (پرسشهای پرتکرار)
۱. ترک قالب سردکار چیست؟
ترک قالب سردکار به شکست سطحی یا عمقی در ابزارهای صنعتی گفته میشود که معمولاً در اثر تنشهای مکانیکی، سایش یا شوک حرارتی ایجاد میشود.
۲. علت اصلی ترک خوردن قالب چیست؟
علت اصلی میتواند تنشهای زیاد، طراحی نادرست، سختی نامناسب فولاد و سایش سطحی باشد.
۳. آیا انتخاب فولاد مناسب میتواند جلوی ترک خوردن را بگیرد؟
بله. فولاد با کیفیت بالا و عملیات حرارتی مناسب باعث افزایش مقاومت قالب به ترک میشود.
۴. چطور میتوان عمر قالب را افزایش داد؟
با طراحی صحیح، تنظیم نیروی پرس، روانکاری مناسب و نگهداری پیشگیرانه.
۵. آیا ترک خوردن قالب فقط مربوط به فشار زیاد است؟
خیر. عوامل دیگری مثل سایش، شوک حرارتی، طراحی ضعیف و کیفیت مواد نیز نقش دارند.
نتیجهگیری
ترک خوردن قالب سردکار یکی از مشکلات رایج در صنعت است که اگر بدون بررسی و اصلاح باقی بماند، میتواند به خسارات جدی منجر شود. شناخت علل اصلی، مثل تنشهای مکانیکی، انتخاب نادرست جنس فولاد، طراحی ضعیف و سایش سطحی، اولین گام در جلوگیری از این پدیده است. با اعمال راهکارهای عملی مثل انتخاب فولاد مناسب، بهینهسازی طراحی، کنترل نیروهای کاری و نگهداری پیشگیرانه میتوان عمر قالب را افزایش داد و هزینههای تولید را کاهش داد.
