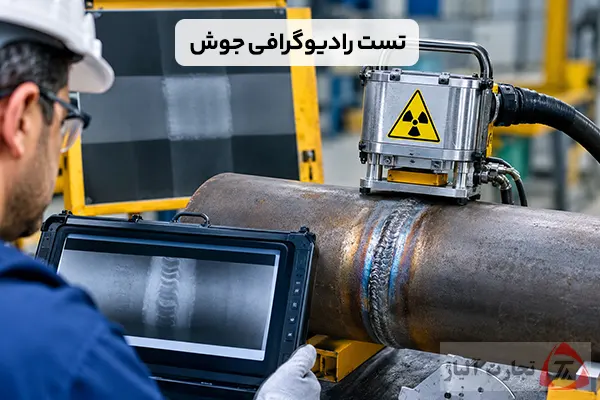

تست رادیوگرافی جوش یا Radiographic Testing (RT) یکی از مهمترین روشهای بازرسی غیرمخرب جوش است که برای شناسایی عیوب داخلی و پنهان در قطعات و اتصالات جوشی استفاده میشود. در این روش، با بهرهگیری از پرتوهای ایکس یا گاما، تصویری از داخل قطعه تهیه میشود تا ناپیوستگیهایی مانند تخلخل، سرباره، ترک، ذوب ناقص و نفوذ ناقص قابل شناسایی باشند. به همین دلیل، تست RT جوش در صنایع نفت و گاز، پتروشیمی، نیروگاهها، مخازن تحت فشار، خطوط لوله و سازههای صنعتی کاربرد گستردهای دارد.
برخلاف روشهای بازرسی چشمی که بیشتر عیوب سطحی را بررسی میکنند، رادیوگرافی صنعتی امکان بررسی بخشهای داخلی جوش را فراهم میکند. در ادامه با مفهوم تست رادیوگرافی جوش، نحوه انجام، کاربردها، مزایا و محدودیتهای این روش آشنا میشویم.
تست رادیوگرافی جوش چیست؟
تست رادیوگرافی جوش یک روش آزمون غیرمخرب (NDT) است که در آن پرتوهای پرانرژی از داخل قطعه یا اتصال جوشی عبور داده میشوند. میزان جذب این پرتوها در قسمتهای مختلف قطعه به ضخامت و چگالی ماده بستگی دارد. هرگونه تغییر در ساختار یا وجود حفره و ناپیوستگی میتواند باعث تغییر میزان عبور پرتو شود.
این اختلاف در نهایت روی فیلم رادیوگرافی یا آشکارساز دیجیتال ثبت شده و تصویری از وضعیت داخلی جوش ایجاد میکند. بازرس با تحلیل این تصویر میتواند برخی عیوب داخلی جوش را شناسایی و درباره قابل قبول بودن آن بر اساس استاندارد و معیار پذیرش مورد استفاده تصمیمگیری کند.
در تست RT معمولاً از دو منبع اصلی پرتو استفاده میشود: اشعه ایکس (X-Ray) و اشعه گاما (Gamma Ray). انتخاب منبع به عواملی مانند ضخامت قطعه، نوع کاربرد، دسترسی به تجهیزات و شرایط محل بازرسی بستگی دارد.
کاربرد تست RT در بازرسی جوش
رادیوگرافی جوش بیشتر زمانی مورد استفاده قرار میگیرد که شناسایی عیوب داخلی از اهمیت بالایی برخوردار باشد. برای مثال، در ساخت خطوط لوله انتقال نفت و گاز، وجود یک ناپیوستگی داخلی میتواند در شرایط کاری خاص باعث کاهش استحکام اتصال یا ایجاد نشتی شود.
از تست RT برای کنترل کیفیت جوش در مخازن تحت فشار، دیگهای بخار، تجهیزات پالایشگاهی، پتروشیمی، نیروگاهها، خطوط انتقال و برخی قطعات ریختهگری نیز استفاده میشود. این روش میتواند اطلاعات ارزشمندی درباره کیفیت جوش ارائه کند و یکی از روشهای شناختهشده در بازرسی جوش و کنترل کیفیت اتصالات محسوب میشود.
چه عیوبی با رادیوگرافی جوش قابل تشخیص است؟
یکی از مهمترین دلایل استفاده از تست RT، توانایی آن در شناسایی تعدادی از عیوب داخلی جوش است. البته قابلیت تشخیص هر عیب به عواملی مانند جهت عیب، اندازه آن، ضخامت قطعه، کیفیت تصویربرداری و شرایط انجام آزمایش بستگی دارد.
| عیب جوش | قابلیت بررسی با RT |
| تخلخل و حفره گازی | بسیار مناسب |
| سرباره محبوس | مناسب |
| نفوذ ناقص | مناسب، در شرایط مناسب تصویربرداری |
| ذوب ناقص | بسته به جهت و موقعیت عیب |
| ترک | محدود و وابسته به جهت ترک |
| حفرههای داخلی | مناسب |
| بریدگی کناره جوش | در برخی شرایط قابل مشاهده |
| عیوب سطحی بسیار ظریف | معمولاً روشهای دیگر مناسبتر هستند |
در نتیجه، نمیتوان گفت رادیوگرافی تمام عیوب جوش را با یک میزان دقت شناسایی میکند. برای برخی عیوب، روشهایی مانند تست التراسونیک جوش (UT) یا سایر روشهای غیرمخرب میتوانند انتخاب مناسبتری باشند.
برای مطالعه بیشتر: همه چیز در مورد جوشکاری و انواع آن
نحوه انجام تست رادیوگرافی جوش چگونه است؟
فرآیند تست RT باید توسط افراد دارای صلاحیت و مطابق دستورالعمل بازرسی انجام شود. در مرحله نخست، سطح جوش و شرایط قطعه بررسی میشود تا آمادهسازی لازم برای تصویربرداری انجام گیرد. سپس منبع تابش در یک طرف قطعه و فیلم یا آشکارساز در سمت دیگر قرار میگیرد.
با فعال شدن منبع، پرتو از قطعه عبور کرده و شدت عبور آن در آشکارساز ثبت میشود. در روشهای سنتی، این اطلاعات روی فیلم رادیوگرافی ثبت میشود و پس از فرآیند ظهور، فیلم مورد ارزیابی قرار میگیرد. اما در سیستمهای دیجیتال، تصویر بهصورت الکترونیکی ثبت و بررسی میشود.
در طول تصویربرداری، پارامترهایی مانند فاصله منبع تا قطعه، فاصله قطعه تا آشکارساز، انرژی تابش و زمان تابش باید متناسب با شرایط آزمایش تنظیم شوند. همچنین استفاده از شاخص کیفیت تصویر (IQI) میتواند برای ارزیابی کیفیت تصویر رادیوگرافی به کار رود.
پس از تهیه تصویر، فیلم یا تصویر دیجیتال توسط بازرس دارای صلاحیت تفسیر میشود. در این مرحله، نشانههای موجود در تصویر با معیارهای پذیرش استاندارد یا مشخصات فنی پروژه مقایسه میشوند.
تجهیزات مورد استفاده در تست رادیوگرافی
تجهیزات مورد استفاده به نوع سیستم رادیوگرافی بستگی دارد، اما معمولاً شامل منبع تولید پرتو، فیلم یا آشکارساز، نگهدارنده فیلم، شاخص کیفیت تصویر و تجهیزات اندازهگیری و کنترل است.
در رادیوگرافی با اشعه ایکس از دستگاه مولد پرتو ایکس استفاده میشود، در حالی که رادیوگرافی گاما از منابع رادیواکتیو مشخص استفاده میکند. سیستمهای دیجیتال نیز به آشکارسازهایی مجهز هستند که تصویر را مستقیماً به سیستم پردازش منتقل میکنند.
مزایای تست رادیوگرافی جوش
مهمترین مزیت تست RT، امکان مشاهده و ثبت تصویری از ساختار داخلی جوش است. این ویژگی باعث میشود نتایج آزمایش تا حد زیادی قابل مستندسازی و بایگانی باشند. همچنین در صورت اجرای صحیح، رادیوگرافی میتواند اطلاعات مناسبی درباره اندازه، شکل و محل برخی ناپیوستگیهای داخلی ارائه دهد.
امکان استفاده از این روش برای کنترل کیفیت جوشهای حساس و قابلیت بررسی تصویری نتیجه، از دیگر مزایای آن است. به همین دلیل، RT همچنان یکی از روشهای مهم در برنامههای تست غیر مخرب جوش به شمار میرود.
محدودیتها و معایب رادیوگرافی جوش
با وجود مزایای متعدد، تست رادیوگرافی محدودیتهایی نیز دارد. مهمترین مسئله، خطرات ناشی از پرتوهای یونیزان است. به همین دلیل، عملیات رادیوگرافی باید با رعایت الزامات ایمنی پرتویی و ایجاد محدوده کنترلشده انجام شود.
از طرف دیگر، انجام تست RT معمولاً به تجهیزات تخصصی، نیروی انسانی آموزشدیده و آمادهسازی مناسب نیاز دارد. همچنین برخی عیوب، بهویژه عیوبی که جهت آنها نسبت به مسیر پرتو مناسب نیست، ممکن است بهخوبی در تصویر دیده نشوند.
مدت زمان انجام آزمایش در روش فیلمی نیز میتواند نسبت به برخی روشهای دیجیتال یا آزمونهای دیگر بیشتر باشد. بنابراین انتخاب RT باید بر اساس نوع قطعه، جنس، ضخامت، نوع عیب مورد انتظار و الزامات پروژه انجام شود.
تفاوت تست RT و UT در بازرسی جوش
RT و UT هر دو از روشهای مهم آزمون غیرمخرب هستند، اما اصول عملکرد متفاوتی دارند. در رادیوگرافی از پرتوهای ایکس یا گاما استفاده میشود و نتیجه معمولاً به شکل یک تصویر از مقطع داخلی قطعه ارائه میشود. در تست التراسونیک، امواج فراصوت وارد قطعه شده و بازتاب آنها برای شناسایی ناپیوستگیها تحلیل میشود.
انتخاب بین این دو روش به نوع جوش، ضخامت، هندسه قطعه، نوع عیب مورد انتظار و الزامات استاندارد بستگی دارد. در بسیاری از پروژههای صنعتی، ممکن است از ترکیب چند روش NDT برای افزایش اطمینان از کیفیت اتصال استفاده شود.
استانداردهای مورد استفاده در تست رادیوگرافی
اجرای رادیوگرافی جوش باید بر اساس استاندارد، مشخصات فنی پروژه و معیار پذیرش مربوط به همان کاربرد انجام شود. استانداردهای مختلفی برای روش انجام آزمون، کیفیت تصویر، ارزیابی نتایج و الزامات پذیرش وجود دارند.
از جمله استانداردهای شناختهشده در این حوزه میتوان به استانداردهای ASME، ASTM، ISO و API اشاره کرد. البته استاندارد مناسب باید با توجه به نوع تجهیز، صنعت، کشور، قرارداد پروژه و مشخصات فنی انتخاب شود و نمیتوان یک معیار پذیرش را برای تمام جوشها یکسان در نظر گرفت.
نتیجهگیری
تست رادیوگرافی جوش یا RT یکی از روشهای مهم بازرسی غیرمخرب برای بررسی عیوب داخلی اتصالات جوشی است. این روش با استفاده از پرتو ایکس یا گاما، تصویری از وضعیت داخلی قطعه ایجاد میکند و امکان شناسایی عیوبی مانند تخلخل، سرباره و برخی انواع نفوذ یا ذوب ناقص را فراهم میسازد.
با وجود دقت و قابلیت مستندسازی مناسب، رادیوگرافی به دلیل استفاده از پرتوهای یونیزان نیازمند رعایت دقیق الزامات ایمنی و استفاده از متخصصان واجد صلاحیت است. همچنین انتخاب RT باید بر اساس نوع قطعه، ضخامت، عیب مورد انتظار و استاندارد پروژه انجام شود. در نهایت، استفاده صحیح از این روش میتواند نقش مهمی در کنترل کیفیت جوش، افزایش ایمنی تجهیزات و جلوگیری از خرابیهای پرهزینه داشته باشد.
سوالات متداول
1- هزینه تست رادیوگرافی جوش چقدر است؟
هزینه RT به عواملی مانند تعداد و طول جوش، ضخامت قطعه، نوع روش رادیوگرافی، تعداد شاتها، شرایط محل و الزامات پروژه بستگی دارد.
2- آیا تست رادیوگرافی جوش خطرناک است؟
به دلیل استفاده از پرتوهای یونیزان، اجرای آن بدون رعایت اصول ایمنی میتواند خطرناک باشد؛ به همین دلیل محدوده پرتودهی باید کنترل شده و عملیات توسط افراد متخصص انجام شود.
3- جواب تست RT جوش چند روزه آماده میشود؟
زمان آماده شدن نتیجه به نوع تجهیزات، تعداد تصاویر، روش پردازش و حجم کار بستگی دارد و در پروژههای مختلف میتواند متفاوت باشد.
4- فیلم رادیوگرافی جوش چیست؟
فیلم رادیوگرافی یک محیط ثبت تصویر است که در روشهای سنتی برای ثبت الگوی عبور پرتو از قطعه و مشاهده ناپیوستگیهای داخلی استفاده میشود.
5- درصد رادیوگرافی جوش چگونه تعیین میشود؟
میزان یا درصد بازرسی رادیوگرافی بر اساس نقشهها، مشخصات فنی، استاندارد مورد استفاده، نوع تجهیز و الزامات قرارداد پروژه تعیین میشود.
