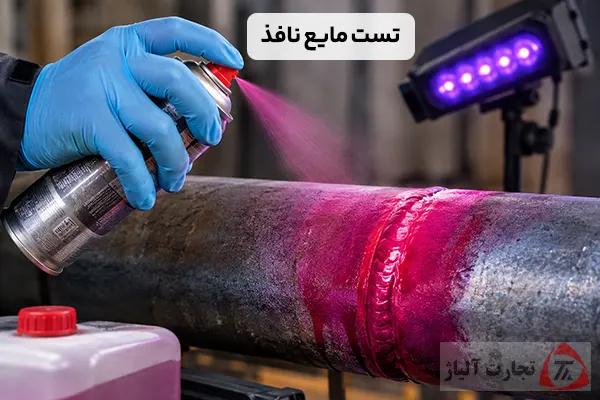

تست مایع نافذ یا تست PT (Liquid Penetrant Testing) یکی از روشهای پرکاربرد آزمایشهای غیرمخرب (NDT) است که برای شناسایی ترکها و ناپیوستگیهای بازشده به سطح قطعات استفاده میشود. این روش به دلیل اجرای نسبتاً ساده، هزینه مناسب و قابلیت تشخیص عیوب بسیار ریز سطحی، در صنایع مختلف از جمله جوشکاری، ساخت تجهیزات صنعتی، ریختهگری، صنایع نفت و گاز، پتروشیمی، هوافضا و تعمیرات تجهیزات کاربرد گستردهای دارد. استاندارد ISO 3452-1 نیز تست مایع نافذ را روشی برای شناسایی ناپیوستگیهایی مانند ترک، تخلخل، رویهمافتادگی و عدم ذوب معرفی میکند که به سطح قطعه راه دارند.
تست مایع نافذ چیست؟
تست مایع نافذ که با نامهای آزمایش مایعات نافذ، تست PT، تست نفوذ مایع، تست رنگ نافذ یا Dye Penetrant Test نیز شناخته میشود، یک روش بازرسی غیرمخرب برای پیدا کردن عیوب سطحی است. در این روش، مایع مخصوصی روی سطح قطعه قرار میگیرد و به کمک خاصیت موئینگی وارد ترکها و ناپیوستگیهایی میشود که به سطح راه دارند.
پس از گذشت زمان مناسب، مایع اضافی از روی سطح پاک شده و مادهای به نام آشکارساز یا ظاهرکننده (Developer) روی قطعه اعمال میشود. مایع نافذ باقیمانده در داخل عیب به سمت سطح بازمیگردد و یک نشانه قابل مشاهده ایجاد میکند. به این ترتیب، بازرس میتواند محل و شکل تقریبی ناپیوستگی را شناسایی و بر اساس معیار پذیرش تعیینشده، درباره قابل قبول بودن آن تصمیمگیری کند.
تست PT عمدتاً برای مواد غیرمتخلخل مناسب است و در استانداردهای بینالمللی برای قطعات فلزی و برخی مواد غیرفلزی نیز کاربرد دارد.
تست PT چگونه انجام میشود؟
فرآیند تست مایع نافذ شامل چند مرحله اصلی است. رعایت ترتیب مراحل و آمادهسازی مناسب سطح اهمیت زیادی دارد، زیرا آلودگی، چربی، رنگ یا زنگزدگی میتواند مانع ورود مایع به عیوب و در نتیجه باعث کاهش دقت بازرسی شود.
| مرحله | شرح |
| تمیزکاری سطح | حذف چربی، روغن، گردوغبار، رنگ و آلودگی از سطح قطعه |
| اعمال مایع نافذ | پوشاندن سطح با مایع نافذ و ایجاد فرصت برای نفوذ آن به عیوب |
| زمان نفوذ | باقی ماندن مایع روی سطح برای مدت تعیینشده در دستورالعمل |
| پاکسازی مایع اضافی | حذف مایع نافذ از سطح بدون خارج کردن آن از داخل عیوب |
| اعمال ظاهرکننده | ایجاد زمینه مناسب برای نمایان شدن نشانههای عیب |
| بازرسی | بررسی نشانهها با نور مناسب یا نور فرابنفش در روش فلورسنت |
| ارزیابی و گزارش | ثبت نتایج و مقایسه عیوب با معیارهای پذیرش |
زمان نفوذ عدد ثابتی برای تمام قطعات نیست و باید مطابق روش اجرایی، نوع ماده نافذ، جنس قطعه، دمای کار و الزامات استاندارد یا مشخصات پروژه تعیین شود.
انواع تست مایع نافذ
مایع نافذ مورد استفاده در تست PT را میتوان بر اساس روش مشاهده و نحوه پاکسازی دستهبندی کرد. یکی از رایجترین روشها، مایع نافذ رنگی (Visible Penetrant) است که معمولاً با ایجاد نشانهای رنگی، امکان مشاهده عیوب را در نور سفید فراهم میکند.
نوع دیگر، مایع نافذ فلورسنت (Fluorescent Penetrant) است. در این روش از مایعی استفاده میشود که تحت تابش نور فرابنفش نوع UV-A، نشانههای درخشان ایجاد میکند. به همین دلیل این روش برای یافتن ناپیوستگیهای ظریف و افزایش حساسیت بازرسی مورد استفاده قرار میگیرد. استاندارد ASTM نیز روشهای مختلفی از جمله مایع نافذ فلورسنت و رنگی و شیوههای متفاوت پاکسازی را پوشش میدهد.
از نظر روش حذف مایع اضافی نیز سیستمهای قابل شستوشو با آب، قابل حذف با حلال و پسامولسیونشونده وجود دارند. انتخاب نوع سیستم به جنس قطعه، حساسیت مورد نیاز، شرایط بازرسی و الزامات پروژه بستگی دارد.
چه عیوبی با تست PT قابل تشخیص است؟
مهمترین ویژگی تست مایع نافذ، قابلیت تشخیص عیوبی است که به سطح قطعه باز هستند. بنابراین این روش برای شناسایی عیوب زیر کاربرد دارد:
- ترکهای سطحی
- تخلخلهای باز به سطح
- ترکهای ناشی از جوشکاری
- عدم ذوب در نواحی سطحی جوش
- رویهمافتادگی یا Lap
- ترکهای ناشی از ماشینکاری و سنگزنی
- برخی عیوب ریختهگری
- ترکهای ناشی از عملیات حرارتی
- ناپیوستگیهای سطحی در قطعات فورج
استاندارد ASTM E1417/E1417M نیز کاربرد تست مایع نافذ را برای تشخیص ناپیوستگیهایی مانند ترک، خوردگی، عدم ذوب، رویهمافتادگی، عیوب ریختهگری و تخلخلهایی که به سطح راه دارند، مشخص میکند.
نکته مهم این است که تست PT برای تشخیص عیوب داخلی و زیرسطحی مناسب نیست. اگر ترک یا ناپیوستگی هیچ ارتباطی با سطح نداشته باشد، مایع نافذ نمیتواند وارد آن شود و در نتیجه نشانهای ایجاد نخواهد کرد.
کاربرد تست PT در جوشکاری
یکی از مهمترین کاربردهای تست PT، بازرسی جوش است. در پروژههای ساخت سازهها، مخازن، تجهیزات تحت فشار، خطوط لوله و قطعات صنعتی میتوان از تست مایع نافذ برای بررسی کیفیت سطح جوش استفاده کرد.
برای مثال، ترکهای سطحی در جوش یا ناحیه مجاور جوش ممکن است در ظاهر بهراحتی دیده نشوند، اما تست PT میتواند این ناپیوستگیها را آشکار کند. با این حال، نوع تست مورد استفاده باید بر اساس جنس قطعه، فرآیند جوشکاری، سطح حساسیت مورد نیاز و الزامات فنی پروژه انتخاب شود.
در بازرسی جوش، نتیجه تست PT معمولاً بر اساس یک معیار پذیرش (Acceptance Criteria) ارزیابی میشود. بنابراین مشاهده یک نشانه لزوماً به معنای مردود بودن قطعه نیست؛ اندازه، شکل، موقعیت و نوع نشانه باید با معیار پذیرش مشخصشده در استاندارد یا مشخصات پروژه مقایسه شود.
مزایا و معایب تست مایع نافذ
تست PT در مقایسه با بسیاری از روشهای بازرسی غیرمخرب، تجهیزات نسبتاً سادهای دارد و میتوان آن را برای قطعات با شکلهای پیچیده نیز اجرا کرد. هزینه مناسب، سرعت قابل قبول، حساسیت خوب نسبت به ترکهای سطحی و امکان استفاده روی طیف متنوعی از مواد از مزایای این روش هستند.
در مقابل، این روش محدودیتهایی نیز دارد. مهمترین محدودیت آن، ناتوانی در تشخیص عیوب داخلی است. همچنین سطح قطعه باید تا حد مناسبی تمیز و غیرمتخلخل باشد. وجود رنگ، روغن، زنگزدگی، آلودگی یا پوششهای سطحی میتواند نتیجه آزمایش را تحت تأثیر قرار دهد. در برخی مواد غیرفلزی نیز باید اطمینان حاصل شود که مواد شوینده، مایع نافذ و ظاهرکننده به قطعه آسیب نمیرسانند.
تفاوت تست PT با تست MT
تست PT و تست ذرات مغناطیسی (MT) هر دو از روشهای مهم آزمایش غیرمخرب برای شناسایی عیوب سطحی هستند، اما کاربرد آنها یکسان نیست. تست PT میتواند برای مواد غیرمتخلخل مختلفی استفاده شود، در حالی که تست MT عمدتاً برای مواد فرومغناطیس کاربرد دارد.
در تست MT، میدان مغناطیسی و ذرات مغناطیسی برای آشکارسازی ناپیوستگیها استفاده میشوند؛ اما در تست PT اساس کار، نفوذ مایع به داخل عیب و سپس آشکارسازی آن است. بنابراین انتخاب بین PT و MT به جنس قطعه، نوع عیب مورد انتظار و الزامات بازرسی بستگی دارد.
استانداردهای تست مایع نافذ
استانداردهای مختلفی برای اجرای تست PT وجود دارد. یکی از مهمترین استانداردهای بینالمللی، ISO 3452-1 است که اصول عمومی تست مایع نافذ را مشخص میکند. در این استاندارد تأکید شده است که این روش برای تشخیص ناپیوستگیهای باز به سطح به کار میرود و خود استاندارد، معیار پذیرش یا رد قطعه را تعیین نمیکند.
در آمریکا نیز استاندارد ASTM E1417/E1417M الزامات و پارامترهای اصلی اجرای آزمایش مایع نافذ را مشخص میکند. این استاندارد برای بازرسی قطعات فلزی و غیرفلزی غیرمتخلخل در مراحل ساخت، بازرسی نهایی و تعمیرات مورد استفاده قرار میگیرد.
برای مطالعه بیشتر: تست لمینیشن ورق فولادی چیست و چرا اهمیت دارد؟
جمعبندی
تست مایع نافذ یا PT یکی از روشهای مهم تست غیرمخرب برای شناسایی عیوب سطحی است. اساس این روش بر نفوذ مایع مخصوص به داخل ناپیوستگیهای باز به سطح و آشکارسازی آنها با استفاده از ظاهرکننده استوار است. سادگی اجرا، هزینه مناسب و حساسیت مطلوب نسبت به ترکهای سطحی باعث شده است این روش در بازرسی جوش، قطعات ریختهگری، قطعات ماشینکاریشده، تجهیزات صنعتی و بسیاری از پروژههای ساخت و تعمیرات مورد استفاده قرار گیرد.
با وجود این مزایا، تست PT قادر به شناسایی عیوب کاملاً داخلی نیست و کیفیت نتیجه آن به تمیزی سطح، انتخاب صحیح مواد مصرفی، زمان نفوذ، روش پاکسازی و شرایط بازرسی وابسته است. بنابراین برای دستیابی به نتیجه قابل اعتماد، اجرای تست باید مطابق دستورالعمل فنی و استاندارد مربوطه انجام شود.
سوالات متداول
1- تست مایع نافذ چقدر زمان میبرد؟
مدت زمان تست به نوع قطعه، روش بازرسی و زمان نفوذ ماده بستگی دارد، اما معمولاً در مدت کوتاهی قابل انجام است.
2- هزینه تست مایع نافذ چگونه محاسبه میشود؟
هزینه PT به عواملی مانند ابعاد قطعه، تعداد قطعات، سطح مورد بازرسی، نوع روش و تجهیزات مورد استفاده بستگی دارد.
3- برای تست مایع نافذ چه تجهیزاتی لازم است؟
اسپری یا ماده نافذ، پاککننده، ظاهرکننده، تجهیزات روشنایی و ابزارهای بازرسی از تجهیزات اصلی مورد استفاده در این آزمایش هستند.
4- آیا تست مایع نافذ برای همه فلزات قابل انجام است؟
این تست برای بسیاری از مواد غیرمتخلخل قابل استفاده است، اما جنس، زبری و شرایط سطح قطعه باید با روش و مواد مورد استفاده سازگار باشد.
5- نتیجه تست مایع نافذ چگونه تفسیر میشود؟
نشانههای ایجادشده روی سطح از نظر شکل، اندازه، محل و نوع بررسی شده و سپس با معیار پذیرش تعیینشده در استاندارد یا مشخصات پروژه مقایسه میشوند.
