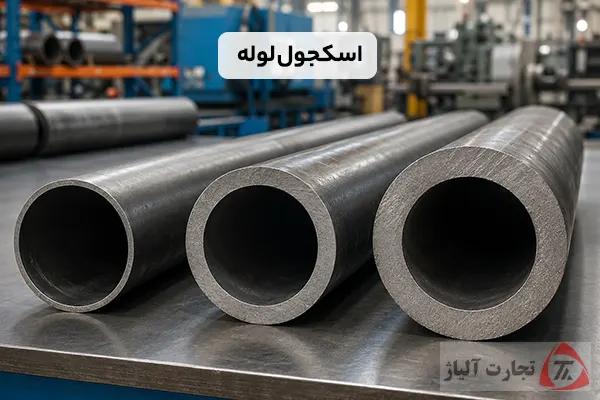

اسکجول لوله چیست؟ رده بندی و ضخامت لوله

در صنایع نفت، گاز، پتروشیمی، تأسیسات ساختمانی و سیستم‌های انتقال سیالات، انتخاب لوله مناسب اهمیت بسیار زیادی دارد. یکی از اصطلاحات رایج و مهم در این حوزه، اسکجول لوله (Pipe Schedule) است. اسکجول یا رده لوله، معیاری برای تعیین ضخامت دیواره لوله محسوب می‌شود و نقش مستقیمی در مقاومت لوله در برابر فشار، دما و شرایط کاری دارد. بسیاری از افراد هنگام خرید لوله‌های فولادی، گالوانیزه، لوله مانیسمان یا استیل با عباراتی مانند Schedule 40 یا Schedule 80 مواجه می‌شوند، اما ممکن است مفهوم دقیق آن را ندانند.

در این مقاله با مفهوم اسکجول لوله، انواع رده‌بندی، ضخامت‌های مختلف و کاربرد هر کدام آشنا می‌شویم.

اسکجول لوله چیست؟

اسکجول لوله یا Pipe Schedule یک استاندارد عددی برای مشخص کردن ضخامت دیواره لوله است. برخلاف تصور بسیاری از افراد، عدد اسکجول نشان‌دهنده قطر لوله نیست، بلکه ضخامت جداره را مشخص می‌کند.

هرچه عدد اسکجول بیشتر باشد، ضخامت دیواره افزایش یافته و لوله توان تحمل فشار بیشتری خواهد داشت. به همین دلیل در صنایع مختلف، انتخاب رده مناسب لوله از اهمیت ویژه‌ای برخوردار است.

برخی از رایج‌ترین رده‌های لوله عبارت‌اند از:

اسکجول 10
اسکجول 20
اسکجول 40
اسکجول 60
اسکجول 80
اسکجول 120
اسکجول 160

اهمیت اسکجول در انتخاب لوله

رده یا اسکجول لوله تعیین می‌کند که لوله تا چه میزان فشار و دما را می‌تواند تحمل کند. انتخاب اشتباه اسکجول ممکن است باعث ترک خوردگی، نشتی یا حتی انفجار خطوط انتقال شود.

مهم‌ترین دلایل اهمیت اسکجول عبارت‌اند از:

– تعیین مقاومت مکانیکی لوله

– افزایش ایمنی سیستم انتقال سیالات

– جلوگیری از خوردگی و آسیب‌های ناشی از فشار

– کاهش هزینه‌های تعمیر و نگهداری

– افزایش طول عمر تجهیزات

رده بندی لوله بر اساس اسکجول

لوله‌ها براساس استاندارد ASME در رده‌های مختلفی تولید می‌شوند. هر رده ضخامت خاصی دارد و برای کاربردهای متفاوت مورد استفاده قرار می‌گیرد.

اسکجول 10

لوله‌های Schedule 10 دارای دیواره نازک هستند و معمولاً در خطوط کم‌فشار، صنایع غذایی، دارویی و سیستم‌های تهویه استفاده می‌شوند.

ویژگی‌ها:

وزن کم
قیمت مناسب
مناسب برای فشار پایین

اسکجول 40

اسکجول 40 یکی از پرکاربردترین انواع لوله در بازار است و در تأسیسات ساختمانی، خطوط آب، گاز و صنایع مختلف کاربرد فراوانی دارد.

مزایا:

مقاومت مناسب
قیمت اقتصادی
نصب آسان
کاربرد گسترده

اسکجول 80

لوله‌های رده 80 دارای ضخامت بیشتری نسبت به رده 40 هستند و در محیط‌های پرفشار مورد استفاده قرار می‌گیرند.

کاربردها:

پالایشگاه‌ها
صنایع نفت و گاز
خطوط بخار
انتقال مواد شیمیایی

اسکجول 160

این نوع لوله دارای ضخامت بسیار بالا بوده و برای فشارهای سنگین و شرایط سخت صنعتی طراحی شده است.

برای مطالعه بیشتر: انواع لوله و کاربرد آن در صنایع

جدول ضخامت لوله بر اساس اسکجول

در جدول زیر ضخامت برخی از لوله‌های پرکاربرد با قطر اسمی یک اینچ نمایش داده شده است:

رده لوله	ضخامت دیواره (میلی‌متر)	کاربرد
Schedule 10	2.77	خطوط سبک
Schedule 20	2.87	سیستم‌های کم فشار
Schedule 40	3.38	تأسیسات و انتقال آب
Schedule 80	4.55	صنایع نفت و گاز
Schedule 160	6.35	فشارهای بسیار بالا

> ضخامت واقعی با توجه به قطر اسمی لوله تغییر می‌کند و مقادیر فوق مربوط به لوله یک اینچ هستند.

رابطه قطر لوله و اسکجول

یکی از نکات مهم این است که ضخامت لوله در یک اسکجول مشخص، با افزایش قطر اسمی تغییر می‌کند. برای مثال، ضخامت لوله 2 اینچ Schedule 40 با ضخامت لوله 8 اینچ Schedule 40 یکسان نیست.

بنابراین هنگام انتخاب لوله باید سه عامل زیر همزمان بررسی شوند:

قطر اسمی (NPS)
اسکجول لوله
جنس لوله

تفاوت اسکجول 40 و اسکجول 80

این دو رده از رایج‌ترین انواع لوله فولادی هستند و تفاوت اصلی آن‌ها در ضخامت دیواره و میزان تحمل فشار است.

ویژگی	اسکجول 40	اسکجول 80
ضخامت دیواره	متوسط	زیاد
وزن	کمتر	بیشتر
مقاومت فشاری	متوسط	بالا
قیمت	اقتصادی‌تر	گران‌تر
کاربرد	تأسیسات و ساختمان	صنایع سنگین

استانداردهای مربوط به اسکجول لوله

مهم‌ترین استانداردهایی که در تعیین ضخامت لوله استفاده می‌شوند عبارت‌اند از:

– ASME B36.10 برای لوله‌های فولادی

– ASME B36.19 برای لوله‌های استنلس استیل

– ASTM A106

– ASTM A53

– API 5L

این استانداردها مشخصات ابعادی، ضخامت و ویژگی‌های مکانیکی لوله‌ها را تعیین می‌کنند.

کاربرد اسکجول در صنایع مختلف

– صنعت نفت و گاز: در خطوط انتقال نفت، گاز و بخار، انتخاب رده مناسب اهمیت حیاتی دارد. معمولاً از لوله‌های اسکجول 80 و 160 استفاده می‌شود.

– تأسیسات ساختمانی: برای سیستم‌های آب‌رسانی و گرمایش ساختمان، لوله‌های Schedule 40 گزینه مناسبی هستند.

– صنایع شیمیایی: در انتقال مواد خورنده و سیالات تحت فشار، ضخامت بیشتر باعث افزایش ایمنی و طول عمر تجهیزات می‌شود.

– نیروگاه‌ها: سیستم‌های بخار و خطوط فشار بالا نیازمند لوله‌هایی با اسکجول‌های بالا هستند.

چگونه اسکجول مناسب را انتخاب کنیم؟

برای انتخاب بهترین رده لوله باید عوامل زیر را در نظر گرفت:

فشار کاری سیستم
دمای سیال
نوع ماده منتقل‌شونده
شرایط محیطی
استانداردهای پروژه
هزینه و وزن لوله

معمولاً مهندسان با استفاده از جداول استاندارد و محاسبات فنی، مناسب‌ترین اسکجول را تعیین می‌کنند.

نتیجه‌گیری

اسکجول لوله یکی از مهم‌ترین پارامترها در انتخاب لوله‌های صنعتی و ساختمانی است و ضخامت دیواره و میزان تحمل فشار را مشخص می‌کند. هرچه عدد اسکجول بیشتر باشد، ضخامت و مقاومت لوله افزایش پیدا می‌کند. رده‌های 40 و 80 از پرکاربردترین انواع لوله در بازار هستند و بسته به شرایط کاری، انتخاب صحیح آن‌ها می‌تواند باعث افزایش ایمنی، کاهش هزینه‌ها و افزایش عمر سیستم شود. آشنایی با استانداردهای اسکجول و بررسی فشار و دمای کاری، نقش مهمی در انتخاب بهترین لوله برای پروژه‌های مختلف دارد.
